Ю.В. Федотов, О.А. Булло, М.Л. Белов
26
ISSN 0236-3933. Вестник МГТУ им. Н.Э. Баумана. Сер. Приборостроение. 2017. № 2

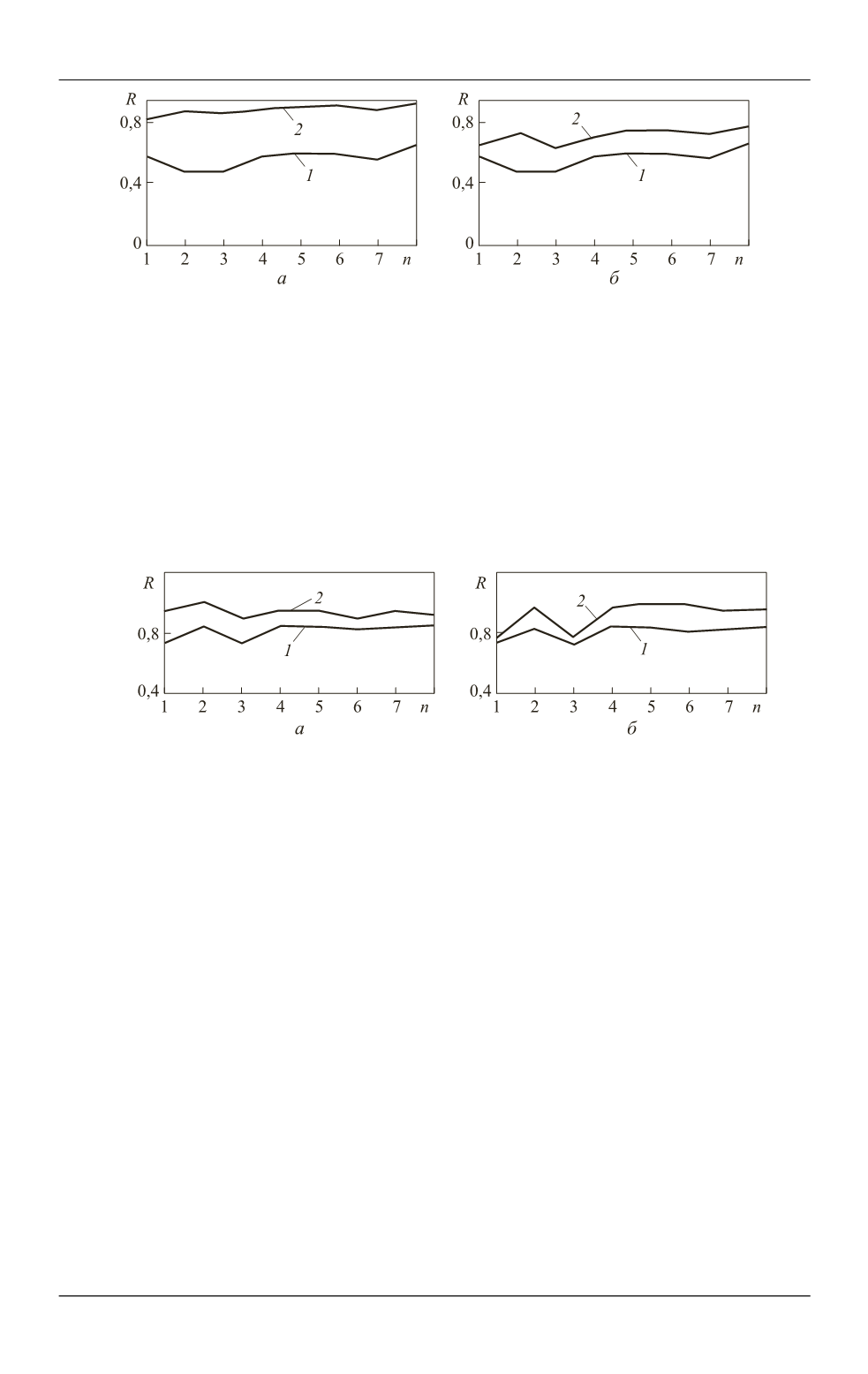

Рис. 3.
Отношения
R
для газонной травы в нормальном состоянии (
1
) и стрессовом (
2
),
вызванном добавлением в почву соли (
а
) и медного купороса (
б
)
На рис. 3, 4 показаны средние (по серии измерений для каждого растения и
каждого вида стресса, размер серии измерений в среднем ~10, всего около 200
спектров) значения
R
для стрессового (кривые
2
) и для нормального (кривые
1
)
состояний. По горизонтальной оси отложен номер используемого отношения
R
:
1 —
680/740
,
R
2 —
685/740
,
R
3 —
680/730
,
R
4 —
685/730
,
R
5 —
690/740
,
R
6 —
690/735
,
R
7 —
685/735
,
R
8 —
680 712/712 750
.
R
−
−
Рис. 4.
Отношения
R
для кресс-салата в нормальном (
1
) состоянии и стрессовом (
2
),
вызванном обрезанием листьев (
а
) и избыточным поливом в течение 24 дней (
б
)
Из рис. 3, 4 следует, что для приведенных примеров значения
R
при стрес-
совом состоянии растений всегда больше значений
R
при нормальном состоя-
нии растений. Однако анализ экспериментальных данных показывает, что не
все равно какие спектральные диапазоны регистрации флуоресцентного излу-
чения использовать при обработке.
За критерий эффективности выбора пары спектральных диапазонов (для
регистрации флуоресцентного излучения в задаче обнаружения стрессовых со-
стояний растений) естественно взять разность значений
R
для стрессового и
нормального состояний одного и того же растения (надежность правильного
обнаружения стрессовых состояний в условиях шумов и ошибок измерения бу-
дет тем выше, чем выше эта разность).
На рис. 5 приведены суммарные результаты обработки 12 серий измерений для
разности
Δ
R
величин
R
для стрессового и нормального состояний одного и того же
растения. Семь серий измерений для кресс-салата при стрессовых состояниях, вы-
званных, соответственно, примятием, обрезанием листьев, повреждением корне-
вой системы растения, избыточным поливом растений в течение 11, 17 и 24 дней,
